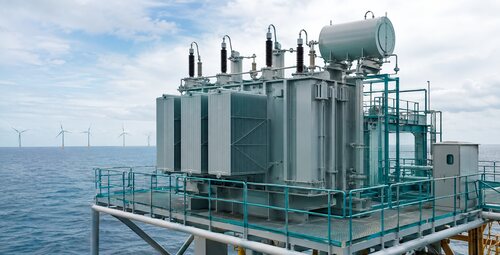

Para un transformador marino, especificar un "recubrimiento C5" puede parecer un requisito completo de protección contra la corrosión-. No lo es.
C5 describe la corrosividad de un entorno según ISO 12944-2. Por sí solo, no define el sistema de pintura completo, la preparación de la superficie, el espesor de la película seca, la calidad de la aplicación, el método de inspección, el procedimiento de reparación o el plan de mantenimiento. En caso de exposición costa afuera severa, algunas áreas pueden incluso caer dentro de la categoría costa afuera CX, más exigente, en lugar de la C5.
Esta distinción es importante paratanques de aceite de transformador, radiadores transformadores, conservadores de aceite, gabinetes, tuberías, bridas y accesorios soldados. Un sistema de recubrimiento adecuado aún puede fallar prematuramente si la superficie de acero está mal preparada, los bordes afilados no se tratan, el agua se acumula alrededor de los detalles estructurales o el recubrimiento se daña durante el transporte y la instalación.
Por lo tanto, para los compradores y fabricantes de transformadores la pregunta correcta no es simplemente: "¿Pueden suministrarnos un recubrimiento C5?" Es: "¿Cómo se diseñará, aplicará, inspeccionará, transportará, reparará y mantendrá el sistema completo de protección contra la corrosión-del transformador?"
C5 es una clasificación ambiental, no una receta de pintura
La norma ISO 12944-2 clasifica los ambientes atmosféricos según su corrosividad y explica que el estrés ambiental es uno de los parámetros esenciales utilizados para seleccionar un sistema de pintura protectora. Mientras tanto, la norma ISO 12944-5 proporciona orientación sobre la selección de sistemas de pintura para diferentes entornos y rangos de durabilidad esperados.
Esto significa que dos sistemas de revestimiento descritos como adecuados para la exposición a C5 pueden utilizar diferentes imprimaciones, capas intermedias, capas superiores, espesores y procedimientos de aplicación. Su rendimiento real también puede variar debido a:
- Estado y limpieza de la superficie del acero.
- Perfil de la superficie después del granallado abrasivo
- Redondeo de bordes y preparación de soldaduras.
- Revestimiento de rayas en zonas difíciles.
- Número de capas y espesor total-de la película seca
- Temperatura y humedad de curado.
- Intervalos de repintado
- Compatibilidad del recubrimiento
- Calidad de inspección y reparación.
Una especificación de compra que indica únicamente "recubrimiento C5" deja demasiados detalles técnicos abiertos a interpretación.
La exposición costa afuera puede requerir más de C5
No todos los componentes de una subestación marina experimentan las mismas condiciones. El equipo puede estar expuesto al aire cargado de sal-, condensación, radiación ultravioleta, agua estancada, contaminación química o salpicaduras directas de agua de mar. Las áreas cerradas también pueden permanecer húmedas durante largos períodos debido a la ventilación limitada.
ISO 12944-9 aborda específicamente los sistemas de pintura protectora y las pruebas de rendimiento de laboratorio para estructuras de acero al carbono en alta mar y relacionadas-expuestas a atmósferas marinas CX o condiciones de inmersión en agua de mar y agua salobre Im4. También aclara que su alcance no cubreInteriores del tanque del transformador..
Por lo tanto, el equipo del proyecto debe clasificar la exposición real de cada componente del transformador en lugar de aplicar una etiqueta general a toda la unidad. La superficie externa de untanque del transformador principal, la parte inferior de unradiador transformador, una caja de cables cerrada y una estructura de soporte cerca de una zona de salpicaduras pueden requerir diferentes estrategias de protección.
La preparación de la superficie determina si el recubrimiento puede funcionar
Ni siquiera un sistema de pintura de alto-rendimiento puede compensar una preparación inadecuada de la superficie.
Tanques de transformadores y radiadores.contienen soldaduras largas, esquinas, espacios estrechos, orejetas de elevación, refuerzos, bridas, válvulas y otros detalles complicados. Las cascarillas de laminación, las salpicaduras de soldadura, el aceite, el polvo, las sales solubles y los bordes afilados pueden reducir la adhesión del recubrimiento o producir áreas localmente delgadas.
Antes del recubrimiento, los compradores deben confirmar:
- El grado de limpieza abrasivo-necesario
- El rango de perfil de superficie-especificado
- El método utilizado para comprobar la contaminación por polvo y sales solubles.
- Si se eliminarán las salpicaduras de soldadura y los bordes afilados.
- Si los bordes, soldaduras, pernos y huecos difíciles reciben capas de rayas
- Límites ambientales para la aplicación de recubrimientos y el curado.
Estos controles son particularmente importantes pararadiadores transformadores. Los paneles de enfriamiento delgados, los canales de aceite angostos, los cabezales, las raíces de las bridas y las soldaduras del panel-a-el cabezal crean geometrías en las que puede ser más difícil lograr una cobertura total del recubrimiento.
Los detalles de diseño pueden crear puntos críticos de corrosión
La protección contra la corrosión comienza antes del proceso de pintura. Los detalles estructurales deficientes pueden atrapar agua y sal, lo que hace que la exposición local sea más grave de lo que sugiere la categoría atmosférica general.
Las áreas de riesgo típicas incluyen:
- Superficies horizontales donde puede permanecer el agua de lluvia
- Grietas estrechas entre los accesorios soldados y las paredes del tanque
- Soldaduras intermitentes que permiten el ingreso de humedad.
- Caras de bridas y uniones atornilladas
- Fondos de radiador y puntos de drenaje.
- Conexiones metálicas-disímiles
- Áreas ocultas después del montaje final
- Puntos de elevación dañados durante la manipulación
El diseñador debe proporcionar drenaje, reducir las trampas de agua, permitir el acceso para voladuras y pintura y hacer que las áreas críticas sean inspeccionables. Cuando se conectan diferentes metales, también se deben evaluar los riesgos de corrosión-galvánica en lugar de depender únicamente de la capa de pintura externa.
Las cargas mecánicas y térmicas afectan la durabilidad del recubrimiento
Los transformadores marinos enfrentan más que la exposición a la sal. Las subestaciones marinas fijas y flotantes pueden someter los equipos a vibraciones, movimientos, inclinaciones, ciclos térmicos y acceso restringido para mantenimiento.
El documento de CIGRE de 2026, Pautas de mantenimiento para aplicaciones costa afuera, destaca la protección contra la corrosión, la limpieza de superficies, la accesibilidad, el monitoreo remoto y los desafíos adicionales de vibración y movimiento que enfrentan las subestaciones marinas flotantes. Las subestaciones marinas DNV-ST-0145 de DNV también tratan la protección contra la corrosión como parte de un marco más amplio de diseño, construcción, -servicio y gestión de riesgos.
por untanque de aceite del transformadororadiador transformador, los cambios repetidos de temperatura pueden sobrecargar el recubrimiento alrededor de uniones soldadas, conexiones atornilladas e interfaces entre componentes. Las vibraciones y la manipulación de cargas también pueden causar daños locales. Por lo tanto, la especificación del recubrimiento debe coordinarse con el diseño estructural, la calidad de fabricación, el método de instalación y la temperatura de funcionamiento.
El transporte y la instalación pueden dañar un sistema de revestimiento calificado
Un transformador puede salir de fábrica con un informe de recubrimiento aceptado y aun así llegar al sitio con la protección dañada.
Las causas comunes incluyen cadenas o eslingas que entran en contacto con superficies pintadas, embalajes contaminados con agua de mar-, condensación dentro de las cubiertas, impactos durante el levantamiento y trabajos de montaje en campo alrededor de bridas oradiadores transformadores desmontables. Incluso los pequeños rayones pueden convertirse en puntos de partida para la corrosión de la capa inferior en un ambiente rico en sal-.
El contrato de suministro debe definir:
- Protección y embalaje para transporte marítimo.
- Puntos de elevación y sujeción aceptables
- Inspección inmediatamente después de la entrega.
- Materiales y procedimientos de reparación aprobados.
- Preparación de la superficie para retoque-el campo
- Responsabilidad por la reparación de daños de transporte o instalación.
- Inspección final antes de la energización.
Pararadiadores transformadores desmontables, se debe prestar especial atención a la protección de las bridas, los métodos de elevación, las caras de sellado y la reparación del revestimiento después del montaje.
La inspección debe cubrir más que el espesor-de la película seca
El espesor de la película seca-es importante, pero una lectura de espesor no puede demostrar que todo el sistema se aplicó correctamente.
Un plan útil de inspección de recubrimientos puede incluir la verificación de la preparación de la superficie, las condiciones ambientales, el espesor de la película húmeda- y seca-, los defectos visuales, la adhesión, el curado, las vacaciones o la porosidad cuando se especifique, y los registros de reparación. Las áreas críticas deben identificarse antes de la producción para que la inspección no se centre únicamente en los paneles de tanques grandes y de fácil acceso.
Los clientes también deben solicitar registros rastreables vinculados altanque transformadororadiador transformadornúmero de serie. Estos pueden incluir números de lote de materiales de recubrimiento, estado de calibración de los instrumentos de inspección, fechas de aplicación, identidad del inspector, fotografías, registros de no conformidades y resultados de aceptación final.
La protección contra la corrosión costa afuera requiere una estrategia de mantenimiento
Ningún sistema de recubrimiento hace que un transformador esté libre de mantenimiento-. Los depósitos de sal, la contaminación, las vías de drenaje bloqueadas y los daños mecánicos menores pueden reducir gradualmente la protección.
Un plan de mantenimiento práctico debe definir intervalos de inspección, métodos de limpieza, áreas que requieren especial atención, criterios para reparación local, productos de reparación compatibles y requisitos de acceso. El monitoreo remoto puede respaldar la evaluación del estado del transformador, pero no reemplaza la inspección directa de las superficies externas y los detalles-propensos a la corrosión.
Esto es especialmente importante en alta mar, donde el acceso es caro y depende-del clima. Un pequeño defecto en el revestimiento que podría repararse fácilmente durante una visita planificada puede convertirse en un problema de corrosión mayor si pasa desapercibido.
Lo que los compradores deben confirmar antes de realizar el pedido
Antes de aprobar untanque transformador marinooradiador transformador, los compradores deben pedirle al proveedor que confirme:
¿Cuál es la categoría de corrosividad real: C5, CX u otra condición definida?
¿Qué rango de durabilidad y sistema de recubrimiento ISO 12944 se requieren?
¿Cuáles son los requisitos del-grado de preparación de la superficie y del perfil-de la superficie?
¿Qué imprimación, capa intermedia y capa final se utilizarán?
¿Qué espesor nominal de película seca-se especifica para cada capa y en total?
¿Cómo se protegerán los bordes, las soldaduras, las raíces de las bridas y las áreas inaccesibles?
¿Qué pruebas de inspección y calificación de laboratorio se requieren?
¿Cómo se repararán los daños del revestimiento durante el transporte y el montaje en obra?
¿Se incluyen el acceso de mantenimiento, la limpieza y el drenaje en la revisión del diseño?
¿Qué registros de recubrimiento e inspección se entregarán con el producto?
Conclusión
C5 es un punto de partida útil, pero no es una estrategia completa de protección de transformadores marinos. El desempeño a largo plazo-depende de una clasificación ambiental correcta, un sistema de recubrimiento completamente especificado, un diseño de acero adecuado, una preparación disciplinada de la superficie, una aplicación controlada, una inspección rastreable, un transporte cuidadoso y un mantenimiento planificado.
Nantong Zhihe Electric fabrica a medidatanques de aceite de transformadoryradiadores transformadoressegún planos del cliente y especificaciones del proyecto. Nuestro proceso de producción puede integrar soldadura robótica y manual, limpieza abrasiva, sistemas de protección contra la corrosión multi-capas-y pruebas de fugas según los requisitos técnicos acordados.
Para obtener una cotización precisa, proporcione los planos del transformador, la ubicación de instalación, la categoría ambiental, el sistema de recubrimiento requerido, la expectativa de durabilidad, el estándar de inspección y las condiciones de entrega. Nuestro equipo de ingeniería puede luego revisar eltanque transformadorodiseño del radiadore identificar los detalles del recubrimiento que deben confirmarse antes de la producción.
Preguntas frecuentes
¿Es C5 la categoría de corrosión más alta para los transformadores marinos?
No necesariamente. Según ISO 12944, la exposición grave en alta mar puede clasificarse como CX. La categoría correcta depende de las condiciones atmosféricas, de salpicaduras, de inmersión, de condensación y de contaminación reales de la instalación.
¿C5 especifica un espesor de recubrimiento fijo?
El número C5 describe la corrosividad ambiental, no una receta o espesor de recubrimiento universal. Los materiales de recubrimiento, el número de capas, el espesor nominal-de la película seca, el rango de durabilidad y las pruebas de calificación deben indicarse por separado.
¿Pueden las pruebas de pulverización de sal-por sí solas demostrar la durabilidad en alta mar?
Ninguna prueba de laboratorio reproduce todas las condiciones en alta mar. Los requisitos de prueba deben seguir las especificaciones aplicables y estar respaldados por una preparación controlada de la superficie, inspección de la aplicación, revisión del diseño, protección del transporte y planificación del mantenimiento.
¿Los radiadores transformadores deberían usar el mismo revestimiento que el tanque principal?
No automáticamente. La geometría del radiador, la temperatura de funcionamiento, los paneles delgados, las ubicaciones de las soldaduras, el método de manipulación y la exposición pueden crear diferentes requisitos de aplicación y mantenimiento. También es importante la compatibilidad con el acabado del tanque principal.
¿Qué información se necesita para cotizar un tanque o radiador de transformador marino?
Los proveedores normalmente necesitan planos aprobados, requisitos de materiales, clasificación ambiental, especificaciones de recubrimiento, color, requisitos de inspección y prueba, método de embalaje, ubicación de instalación y condiciones de servicio esperadas.
