el mas carogabinete de subestación montado en plataformano es necesariamente el que tiene la cotización más alta. Es el que llega después de que los dibujos del panel del transformador, RMU y LV-se hayan movido silenciosamente en diferentes direcciones.
Es posible que cada proveedor haya seguido su propio plano aprobado, pero aún no se puede ensamblar la subestación completa. El radiador del transformador toca una pared, los cables de la RMU no llegan a la zanja o el gabinete de BT bloquea una puerta de servicio.
Para los proyectos de Medio Oriente con fechas fijas de activación, este tipo de falla en la interfaz suele ser más perjudicial que una pequeña diferencia en el precio del acero.
Desde la perspectiva de compra de un fabricante de transformadores, quiero que se respondan cinco preguntas antes de realizar el pedido del gabinete:
- ¿A quién pertenece el dibujo de integración general?
- ¿Qué modelos de equipos son definitivos?
- ¿Dónde se ensamblará la subestación completa?
- ¿Cómo se instalarán y reemplazarán los equipos principales?
- ¿Quién aprueba-y paga-los cambios de diseño tardíos?
1. Trate el gabinete como una interfaz del sistema
A gabinete de transformador montado en plataforma-no es simplemente una estructura de acero alrededor de equipos eléctricos. Es la conexión física entre el transformador, la aparamenta de alta tensión, el panel de baja tensión, los cables, el sistema de ventilación y los cimientos civiles.
El problema es que estos artículos suelen comprarse a diferentes proveedores. Cada empresa controla sólo una parte del diseño final.
Por lo tanto, creo una matriz de responsabilidad-de interfaz antes de publicar el dibujo adjunto:
| Interfaz | Propietario de la información | Riesgo principal |
|---|---|---|
| Transformador a gabinete | fabricante de transformadores | Espacio libre para el radiador y espacio de elevación |
| RMU al gabinete | Proveedor de aparamenta | Posición del cable y acceso operativo. |
| Panel BT a envolvente | Proveedor de BT | Interferencias en conductos de barras, cables y puertas |
| Cerramiento a los cimientos | EPC o contratista civil | Pernos de anclaje y desalineación de zanjas |
| Adjunto al sitio | Dueño del proyecto | Calor, polvo, viento y condiciones de acceso. |
Esta matriz evita quefabricante de gabinetes de subestaciones personalizadosde llenar las dimensiones faltantes con suposiciones.
El proveedor del gabinete puede fabricar con precisión, pero no puede decidir la distancia de servicio del transformador, el radio de curvatura del cable RMU-o el nivel de cimentación en nombre del ingeniero del proyecto.
2. Utilice un dibujo maestro, no cinco dibujos "finales"
Un problema común es que cada proveedor tiene un plano marcado como "aprobado", pero los planos fueron aprobados en diferentes momentos.
El dibujo del transformador puede mostrar una disposición de radiador. El recinto GA puede utilizar una versión anterior, mientras que el contratista civil trabaja a partir de un plano de cimentación separado.
Para evitar esto, mantengo un dibujo maestro de integración que contiene:
- Huella final del transformador
- Posiciones del radiador y de la caja-terminal
- Dimensiones del panel RMU y LV-
- Coordenadas de entrada de cable-
- Puertas y zonas de mantenimiento.
- Aberturas de ventilación
- Puntos de cimentación y anclaje
- Rutas de instalación de equipos.
Cada interfaz debe hacer referencia a un número de dibujo y una revisión. Los bocetos informales enviados a través de WhatsApp o correo electrónico pueden fomentar la discusión, pero no deberían convertirse automáticamente en instrucciones de fabricación.
Sólo se emite una revisión cuando se ha revisado su efecto en el envolvente, transformador y obra civil. Se puede vincular más información al diseño personalizado de gabinete de subestación montado en plataforma-.
3. Decida dónde se realizará la asamblea final
Antes de diseñar la carcasa, decido si la subestación se montará en China, en la fábrica de transformadores o en el lugar del proyecto en Oriente Medio.
Esta decisión cambia la estructura del recinto, el método de embalaje y la división de responsabilidades.
Montaje completo en fábrica
El transformador, la RMU, el gabinete LV y el gabinete se ensamblan antes del envío.
Esto proporciona un mejor control de la interfaz, pero la unidad terminada puede requerir un contenedor abierto-, un estante plano o un envío a granel.
Instalación de equipos locales
Primero se envía el gabinete vacío y el equipo eléctrico se instala en Arabia Saudita, los Emiratos Árabes Unidos, Omán u otro país de destino.
Esto puede reducir el volumen de envío, pero el equipo del sitio necesita planos de instalación claros, piezas etiquetadas y equipo de elevación adecuado.
Entrega modular
El recinto se divide en módulos transportables y se ensambla en destino.
Esto puede ayudar a una persona de gran tamaño.recinto de subestación prefabricadoLos límites de los contenedores se ajustan, pero el sellado del sitio, las juntas del techo y la alineación se vuelven más importantes.
No existe una opción universalmente correcta. Comparo los beneficios del control de fábrica-con el costo del flete, la mano de obra local, la capacidad de elevación y el cronograma del proyecto.
4. Diseño para el mantenimiento, no sólo para la instalación inicial
Un gabinete puede pasar la primera revisión de ensamblaje y aun así crear años de problemas de mantenimiento.
Por ejemplo, el transformador puede pasar a través de la puerta durante la instalación, pero no se puede retirar más adelante porque el radiador, la caja de cables o la viga del techo reducen la abertura disponible.
Compruebo la ruta completa de movimiento del equipo:
- ¿Cómo se levanta o se coloca el transformador en su posición?
- ¿Se puede quitar la RMU sin mover el transformador?
- ¿Pueden los técnicos abrir todos los paneles de forma segura?
- ¿Se pueden desconectar y retirar los cables?
- ¿Hay espacio para reemplazar ventiladores, filtros y equipos auxiliares?
- ¿Puede el componente más grande salir del recinto después de la puesta en servicio?
Para proyectos de Medio Oriente, el mantenimiento puede realizarse en condiciones de altas temperaturas y periodos de corte estrictos. Los técnicos necesitan un acceso práctico, no solo espacios mínimos que se muestran en un dibujo.
Las características de diseño útiles pueden incluir:
- Secciones de techo desmontables
- Paneles de pared desmontables
- Puertas anchas para equipos.
- Puntos de elevación externos
- Filtros de rejilla reemplazables
- Iluminación de mantenimiento protegida
- Zonas de operación y servicio claramente separadas
Una guía interna relacionada puede explicar las diferencias entre un recinto de subestación compacto y una subestación prefabricada completa.
5.Haga de la refrigeración una responsabilidad compartida
Cuando las temperaturas internas son demasiado altas, el proveedor del transformador puede culpar a la ventilación del gabinete, mientras que el proveedor del gabinete señala pérdidas inesperadas del transformador.
El verdadero problema suele ser la falta de datos de integración.
por unSubestación montada sobre plataforma-de Oriente Medio, le proporciono al diseñador del cerramiento:
- Transformador sin-carga y pérdidas de carga
- Pérdidas de calor de equipos RMU y LV-
- Temperatura ambiente máxima del proyecto
- Requisitos de radiación solar-
- Dimensiones del radiador del transformador.
- Dirección del flujo de aire requerida
- Detalles del ventilador o del aire-acondicionado
- Límites de temperatura interna permitidos
La posición de las lamas debe adaptarse a las fuentes de calor reales. El aire que entra en un compartimento no garantiza una refrigeración eficaz en otro compartimento separado por tabiques de acero.
IEC 62271-202:2022 cubre subestaciones prefabricadas de más de 1 kV y hasta 52 kV. Su edición actual también aborda los efectos de la radiación solar-, las dimensiones de acceso y las pruebas de aumento de temperatura.
La lección de compra es simple: no le pida al proveedor del gabinete que "proporcione suficiente ventilación" sin informar las pérdidas del equipo y las condiciones del sitio.

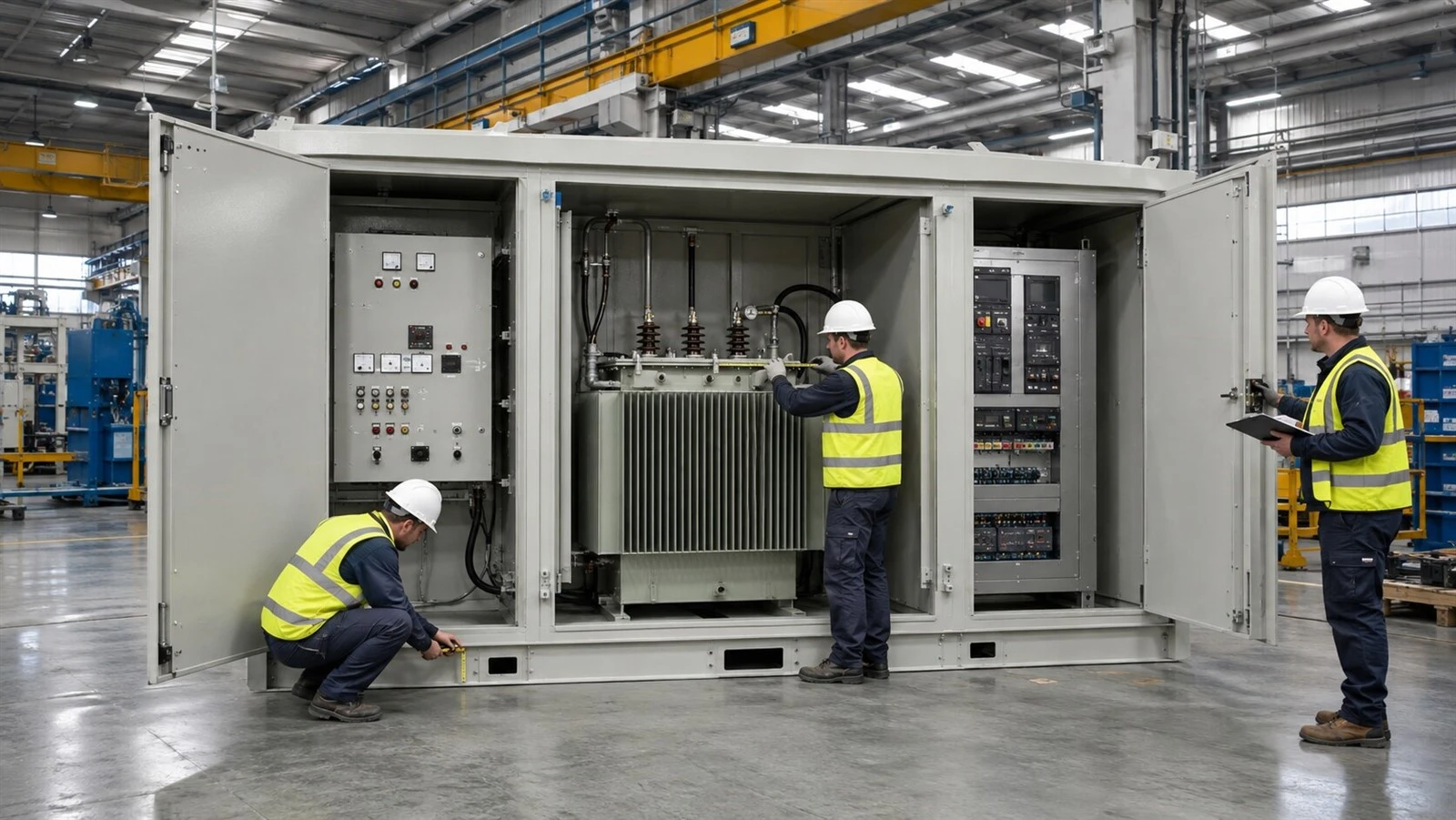

6. Convierta FAT en un ensayo de instalación
Una inspección de recinto tradicional se centra en las dimensiones, la pintura y la apariencia. Para un proyecto de múltiples-proveedores, utilizo la inspección de aceptación en fábrica como ensayo para el montaje final.
Cuando sea posible, la inspección debe utilizar el equipo real o plantillas representativas que muestren la huella y las posiciones de interfaz correctas.
Le pido al equipo que demuestre:
- Ruta de instalación y desmontaje del transformador.
- Posiciones de montaje del panel RMU y LV-
- Alineación de cables con aberturas en el piso.
- Operación de puerta con equipo instalado.
- Acceso a válvulas y cajas de terminales.
- Retiro de paneles-de techo o pared
- Accesibilidad del punto-de elevación
- Ajuste de mamparas y componentes de ventilación.
Si el equipo real no está disponible, las plantillas de acero o los marcos de referencia marcados aún pueden verificar las interfaces principales.
El registro FAT debe incluir fotografías, resultados de mediciones y la revisión del dibujo aprobado. Cualquier artículo abierto debe tener un propietario y una fecha de finalización antes del envío.
Este enfoque es más valioso que recibir una carpeta de documentos de inspección que no confirman si se puede ensamblar la subestación completa.
7. Vincular los hitos comerciales con la aprobación de la interfaz
La gestión de la interfaz también debería aparecer en la orden de compra. De lo contrario, el proveedor del gabinete puede comenzar la producción mientras las dimensiones del transformador o del tablero aún están cambiando.
por ungabinete de subestación personalizado-montado en plataforma, vinculo los hitos comerciales con el progreso de la ingeniería:
- Depósito después de la compra-confirmación del pedido
- Liberación de material después de la aprobación del dibujo maestro
- Producción después de congelar las dimensiones de la interfaz
- Saldo después de FAT y aprobación de documentos
- Envío después del embalaje-confirmación del plan
Una estructura de pago común es30% de depósito y 70% antes del envío por T/T. Para proyectos más grandes en Medio Oriente, se puede considerar una carta de crédito irrevocable a la vista.
La orden de compra también debe explicar cómo se manejan los cambios solicitados por el comprador-una vez que comienza la producción. El proveedor debe confirmar el efecto sobre el precio, el tiempo de producción y los componentes terminados antes de implementar la revisión.
Para envíos a través de Jebel Ali, Dammam, el puerto islámico de Jeddah, el puerto de Hamad o Sohar, acepto FOB, CIF u otro término apropiado según las reglas oficiales Incoterms® 2020.
Para las importaciones de Arabia Saudita, el importador también debe verificar el código HS y el proceso SABRE requerido antes del envío. SASO requiere un certificado de envío antes de la declaración aduanera de importación, por lo que los documentos de cumplimiento no deben dejarse hasta que el contenedor llegue al puerto.
Qué incluyo en una interfaz-Solicitud de cotización centrada
En lugar de enviar solo un boceto del gabinete, proporciono un paquete de solicitud de cotización coordinado que contiene:
- Plano general de la subestación GA.
- Dibujo del contorno del transformador
- Dibujos de paneles RMU y LV-
- Interfaces de cables y barras
- Dibujo de cimentación-civil
- Pesos del equipo
- Rutas de instalación y reemplazo.
- Datos de-pérdida de calor y-temperatura ambiente
- Especificaciones IEC y de servicios públicos aplicables
- Ubicación de montaje preferida
- Restricciones de embalaje
- Puerto de destino
- Calendario de proyecto requerido
Para proyectos que involucren a Saudi Electricity Company, DEWA, EtihadWE, Kahramaa, Nama u otra autoridad regional, la especificación del comprador aplicable debe identificarse por separado.
Una referencia IEC no reemplaza los requisitos del cliente en cuanto a diseño de equipos, cerraduras, acceso a cables, etiquetado o aprobación de documentos.
El mejor proveedor de gabinetes ayuda a cerrar las brechas
Cuando selecciono unProveedor de gabinetes para subestaciones montadas en plataforma-, No sólo estoy evaluando la capacidad de corte, soldadura y recubrimiento. También estoy evaluando si el proveedor puede identificar un problema de interfaz antes de cortar el acero.
Un proveedor útil debería poder preguntar:
- ¿El dibujo del transformador es definitivo?
- ¿El radiador tiene suficiente flujo de aire?
- ¿Puede el cable RMU llegar a la zanja?
- ¿Cómo se reemplazará el transformador?
- ¿El gabinete completo se ajustará al método de envío?
- ¿Qué dibujo controla cada interfaz?
Nantong Zhihe Electric fabrica carcasas para transformadores y carcasas para subestaciones tipo pedestal-según los planos aprobados del cliente. Nuestro equipo de ingeniería puede revisar los diseños de los equipos, la viabilidad de producción y las dimensiones de transporte antes de la cotización.
Si su transformador, RMU, equipo de baja tensión y gabinete provienen de diferentes proveedores, envíenos los dibujos coordinados-no solo las dimensiones externas del gabinete.
Envíe sus planos de integración para revisión de fabricación
