¡Hola! Como proveedor de tanques de aceite para transformadores, he recibido muchas preguntas sobre qué factores pueden afectar la disipación de calor de estos equipos esenciales. Entonces, pensé en desglosarlo para todos ustedes en esta publicación de blog.
1. Diseño del Tanque de Aceite del Transformador
El diseño del tanque de aceite del transformador juega un papel crucial en la disipación del calor. Por ejemplo, la forma y estructura del tanque pueden influir en qué tan bien se transfiere el calor desde el transformador al entorno circundante.
Hablemos de algunos de los tipos de tanques que ofrecemos. ElTanque de aceite de transformador montado en plataforma monofásicotiene un diseño único que es adecuado para transformadores tipo pedestal. Su forma permite una eficiente transferencia de calor, ya que maximiza la superficie en contacto con el aire. Cuanta más superficie haya, más fácil será que el calor se disipe.
ElTanque corrugado para transformador de núcleo enrollado 3Des otro gran ejemplo. El diseño corrugado aumenta significativamente la superficie del tanque. Esta superficie adicional ayuda a un mejor intercambio de calor con la atmósfera, lo que significa que el transformador puede permanecer más frío.
Otro aspecto del diseño es la estructura interna. Los deflectores adecuados dentro del tanque pueden garantizar un flujo uniforme del aceite del transformador. Este flujo uniforme ayuda a transportar el calor desde los devanados del transformador hasta las paredes del tanque, donde puede disiparse. Si los deflectores están mal diseñados o faltan, el flujo de aceite puede restringirse, lo que genera puntos calientes y reduce la eficiencia de disipación de calor.
2. Propiedades del aceite para transformadores
El aceite de transformador es el elemento vital del sistema de refrigeración en un tanque de aceite de transformador. Sus propiedades tienen un gran impacto en la disipación de calor.
Una de las propiedades más importantes es su conductividad térmica. La alta conductividad térmica significa que el aceite puede transferir calor de manera más efectiva desde el núcleo y los devanados del transformador a las paredes del tanque. Siempre nos aseguramos de utilizar aceite de transformador de alta calidad con excelente conductividad térmica en nuestros tanques.
La viscosidad es otro factor clave. Si el aceite es demasiado viscoso, no fluirá fácilmente. Esto puede provocar una mala circulación y una distribución desigual del calor. Por otro lado, si el aceite es demasiado fluido (baja viscosidad), es posible que no proporcione suficiente aislamiento. Encontrar el equilibrio adecuado es crucial para una disipación óptima del calor.
El aceite también debe tener una buena resistencia a la oxidación. Con el tiempo, el aceite puede oxidarse, especialmente a altas temperaturas. El aceite oxidado forma lodos que pueden obstruir los conductos de flujo de aceite en el tanque y reducir su capacidad para transportar calor. Las pruebas periódicas del aceite y el reemplazo cuando sea necesario pueden ayudar a mantener las propiedades del aceite y garantizar una disipación eficiente del calor.
3. Condiciones ambientales
El entorno donde se encuentra el tanque de aceite del transformador puede tener un gran impacto en su disipación de calor.
La temperatura es un factor obvio. Si la temperatura ambiente es alta, al transformador le resultará más difícil disipar el calor. Por ejemplo, en regiones desérticas y cálidas, es posible que el transformador tenga que trabajar más para mantenerse fresco. En tales casos, es posible que se requieran medidas de refrigeración adicionales, como instalar ventiladores o utilizar sistemas de refrigeración por aire forzado.
La humedad también puede influir. La alta humedad puede afectar las propiedades de aislamiento del aceite del transformador y del propio tanque. La humedad puede entrar en el aceite, reduciendo su rigidez dieléctrica y potencialmente causando problemas eléctricos. También puede provocar corrosión en la superficie del tanque, lo que puede impedir la transferencia de calor.
La presencia de polvo y contaminantes en el aire también puede ser un problema. El polvo puede acumularse en la superficie del tanque, formando una capa que actúa como aislante. Esto reduce la tasa de transferencia de calor del tanque al aire. La limpieza regular de la superficie del tanque puede ayudar a mitigar este problema.
4. Carga en el transformador
La carga del transformador está directamente relacionada con la cantidad de calor generado. Cuando el transformador funciona con una carga elevada, se convierte más energía eléctrica en calor.
Si la carga es constantemente alta o fluctúa mucho, el tanque de aceite del transformador tiene que trabajar más para disipar el calor. Por ejemplo, en zonas industriales donde hay maquinaria grande que consume mucha energía, los transformadores pueden experimentar cargas elevadas. En tales casos, es posible que se requieran transformadores con tanques de aceite más grandes o sistemas de enfriamiento más eficientes.
La sobrecarga del transformador puede provocar una generación excesiva de calor. Si el calor no se puede disipar adecuadamente, puede dañar el aislamiento del transformador, reduciendo su vida útil. Monitorear la carga del transformador y garantizar que funcione dentro de su capacidad nominal es esencial para mantener una disipación de calor adecuada.
5. Eficiencia del sistema de enfriamiento
Los transformadores suelen venir con varios sistemas de refrigeración para mejorar la disipación del calor.
La refrigeración por aire natural es la forma más sencilla. En este caso, el calor se disipa mediante radiación y convección de la superficie del tanque al aire circundante. Sin embargo, para transformadores más grandes o aquellos que operan bajo cargas elevadas, la refrigeración por aire natural puede no ser suficiente.
Los sistemas de refrigeración por aire forzado, por otro lado, utilizan ventiladores para soplar aire sobre la superficie del tanque. Esto aumenta la tasa de transferencia de calor al eliminar el aire caliente alrededor del tanque y reemplazarlo con aire más frío. Estos sistemas pueden mejorar significativamente la disipación del calor, especialmente en ambientes calurosos.
Los sistemas de refrigeración de aceite a agua también se utilizan en algunos transformadores de alta potencia. En estos sistemas, el aceite del transformador transfiere su calor al agua, que luego circula a través de una torre de enfriamiento u otros intercambiadores de calor. Este tipo de sistema de refrigeración puede soportar grandes cantidades de calor y es muy eficiente.
La eficiencia de estos sistemas de refrigeración depende de un mantenimiento adecuado. Por ejemplo, los ventiladores deben limpiarse periódicamente para garantizar que puedan soplar aire de forma eficaz. En los sistemas de refrigeración de aceite a agua, es necesario controlar la calidad del agua para evitar incrustaciones y corrosión en los intercambiadores de calor.
6. Material del Tanque
El material utilizado para fabricar el tanque de aceite del transformador puede afectar la disipación de calor.
El acero es un material comúnmente utilizado para los tanques de aceite de transformadores. Tiene buena resistencia mecánica y puede soportar la presión dentro del tanque. Además, el acero tiene una conductividad térmica relativamente alta, lo que significa que puede transferir bastante bien el calor del aceite al ambiente exterior.
Algunos tanques también pueden utilizar aluminio u otras aleaciones. El aluminio es más ligero que el acero y tiene una alta conductividad térmica. Sin embargo, en algunos casos puede no ser tan resistente como el acero, por lo que el diseño debe tener esto en cuenta.
También importa el acabado de la superficie del material del tanque. Un acabado superficial liso puede mejorar la transferencia de calor al reducir la resistencia al flujo de aire sobre la superficie. Por otro lado, una superficie rugosa o pintada puede actuar como aislante y reducir la tasa de transferencia de calor.
Conclusión
Como puede ver, existen muchos factores que pueden afectar la disipación de calor de un tanque de aceite de transformador. Desde el diseño y las propiedades del aceite del transformador hasta las condiciones ambientales, la carga del transformador, la eficiencia del sistema de enfriamiento y el material del tanque, cada aspecto juega un papel crucial.
En nuestra empresa, nos dedicamos a proporcionar tanques de aceite para transformadores de alta calidad que tienen en cuenta todos estos factores. Ya sea que estés buscando unTanque de aceite de transformador monofásico montado en postepara una aplicación montada en poste oEl tanque de aceite del transformador de potencia 330KVpara un sistema de energía de alto voltaje, lo tenemos cubierto.

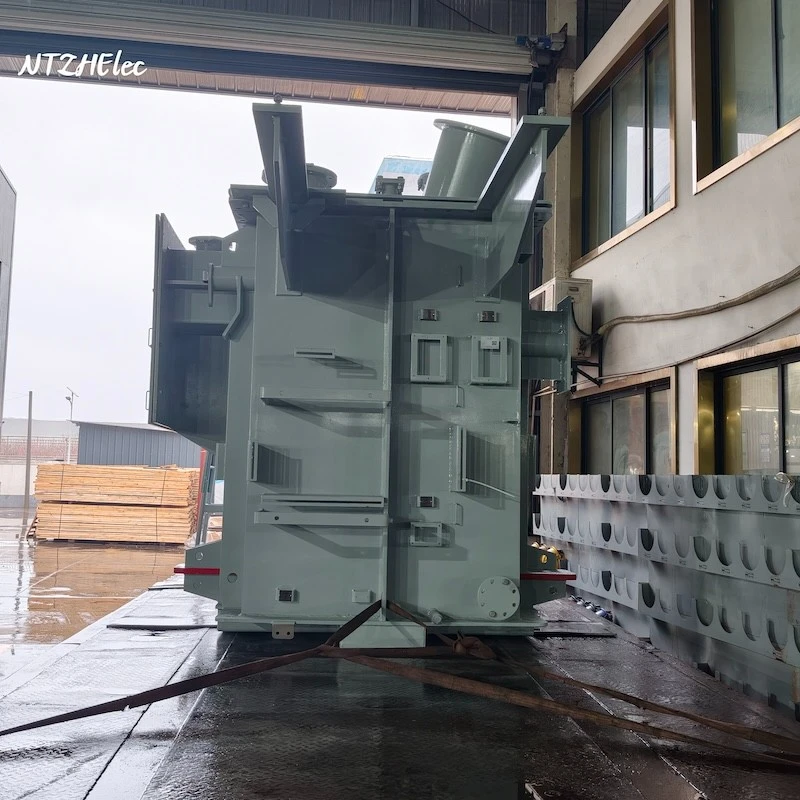

Si está buscando un tanque de aceite para transformador o desea obtener más información sobre cómo optimizar la disipación de calor en su configuración actual, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a encontrar la mejor solución para sus necesidades. Si necesitas un110 - Tanque de aceite para transformador de potencia 220KVo de cualquier otro tipo, podemos iniciar una gran conversación y trabajar juntos para satisfacer sus necesidades.
Referencias
- "Ingeniería de transformadores: diseño, tecnología y diagnóstico" por Turan Gonen
- "Ingeniería de transformadores de potencia eléctrica" por Theodore Wildi
